河北电子洁净室检测议专业规划设计

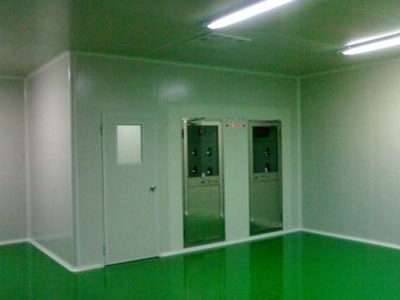

洁净室是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除，并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内而所给予特别设计之房间.
剂、催化法---冷触媒精华 工作原理:冷触媒,又称自然触媒，是继光触媒除臭空气净化材料之后的又一种新型空气净化材料，能在常温条件下起催化反应，在常温常压下使多种有害有味气体分解成无害物质，由单纯的物理吸附转变为化学吸附，边吸附边分解，祛除甲醛、苯、二甲苯、甲苯、TVOV等有害气体，生成水和二氧化碳，在催化反应过程中,冷触媒本身并不直接参与反应,反应后冷触媒不变化不丢失,长期发挥作用。冷触媒本身、无腐蚀性、不燃烧，反应生成物为水和二氧化碳，不产生二次污染，大大延长了吸附材料的使用寿命。
今天就和大家分享一下具体的检测内容，希望对大家能有所帮助。检测项目有风速风量、换气次数、温湿度、压差、悬浮粒子、浮游菌、沉降菌、噪声、照度等。洁净室、洁净区的洁净度主要是靠送入量的洁净空气，以排替、稀释室内产生的颗粒污染物来实现的。为此，测定洁净室或洁净设施的送风量、平均风速、送风均匀性、气流流向及流型等项目十分必要。单向流主要是依靠洁净气流推挤、排替室内、区内的污染空气以维持室内、区内的洁净度。因此，其送风断面风速及均匀性是影响洁净度的重要参数。较高的、较均匀的断面风速能更快、更有效地排除室内工艺过程产生的污染物，因此它们是主要关注的检测项目。
所谓的无尘室是一个人造的环境，里面含有的粒子远低于一般的环境，随着集成电路的级数的成长，也增加了对制造环境(无尘室)洁净度要求，在工业上即使使粒子之尺寸想小于0.1微米.也可能阻碍产品的运作或降低其寿命。优于纳米技术的兴起，造成半导体关键尺寸持续缩小，集成电路积集度不断地增加，尘粒更容易使芯片失效或度恶化。例如当金属尘粒落到金属导线时，就可能会使金属导线形成短路。又如果有酸性的离子化合物尘粒掉在金属导线上，可能将其腐蚀，所以无尘室为集成电路制造的要素。
